本資料為土木工程混凝土預制樁施工講義,共33頁,格式為ppt。
工程概況:
鋼筋砼預制樁有實心樁(RC樁)和預應力管樁(PC管樁)兩種:
實心樁常為邊長250~550mm的方形斷面,一般在施工現(xiàn)場預制,單根樁的最大長度,取決于打樁架的高度,長度不宜超過30m。打30m以上的樁需考慮接樁,即整體分段預制、打樁過程中逐段接長;
管樁一般為外徑400~500mm的空心園柱形截面,壁厚80~100mm,在工廠采用“離心法”制成,分節(jié)長度8~10m,法蘭連接。管樁多采用先張法預應力工藝。
鋼筋砼方樁的預制:現(xiàn)場制作砼預制樁一般采用“間隔重疊法”生產,樁與樁間用塑料薄膜或隔離劑隔開,鄰樁與上層樁的砼須待鄰樁與下層樁的砼達到設計強度的30%以后方可進行;重疊層數(shù)不超過四層、層與層間之間涂刷隔離劑。
目錄:
1 砼預制樁的制作
2 預制樁的沉樁施工
3 預制樁的沉樁質量控制
4 預制樁頭的截樁
相關圖片:

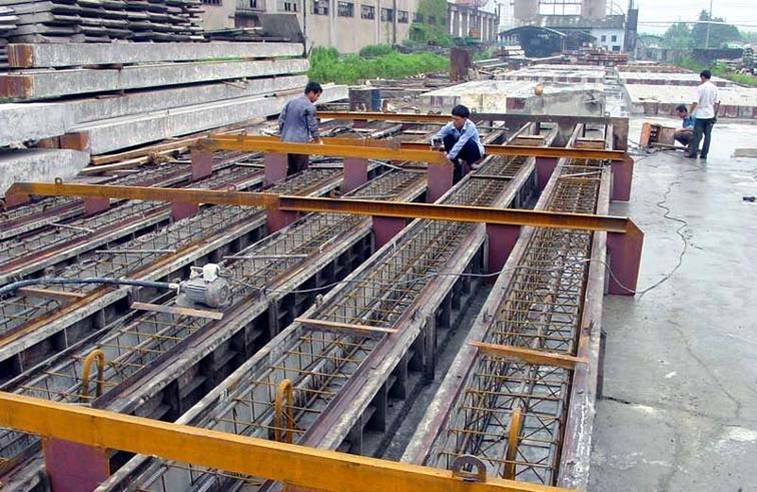

樁身鋼筋綁扎
