本資料為沖擊鉆成孔灌注樁施工工藝和常見問題的處理方法,共63頁,格式為ppt。
成孔的原理及適用范圍:
利用沖擊鉆機或卷揚機帶動一定重量的沖擊外頭,在一定的高度內使鉆頭提升,然后突放使鉆頭自由降落,利用沖擊動能沖擠土層或破碎巖層形成樁孔,再用掏渣筒或其他方法將鉆渣巖屑排出。每次沖擊之后,沖擊鉆頭在鋼絲繩轉向裝置帶動下轉動一定的角度,從而使樁孔得到規則的圓形斷面。
沖擊鉆成孔適用于填土層、粘土層、粉土層、淤泥層、砂土層和碎石土層;也適用于礫卵石層、巖溶發育巖層和裂隙發育的地層施工,而后者常常是回轉鉆進和其他鉆進方法施工困難的地層。樁孔直徑通常為600~1500MM,最大直徑2500MM,鉆孔深度一般為50M左右,某些情況下可超過100M。
相關圖片:

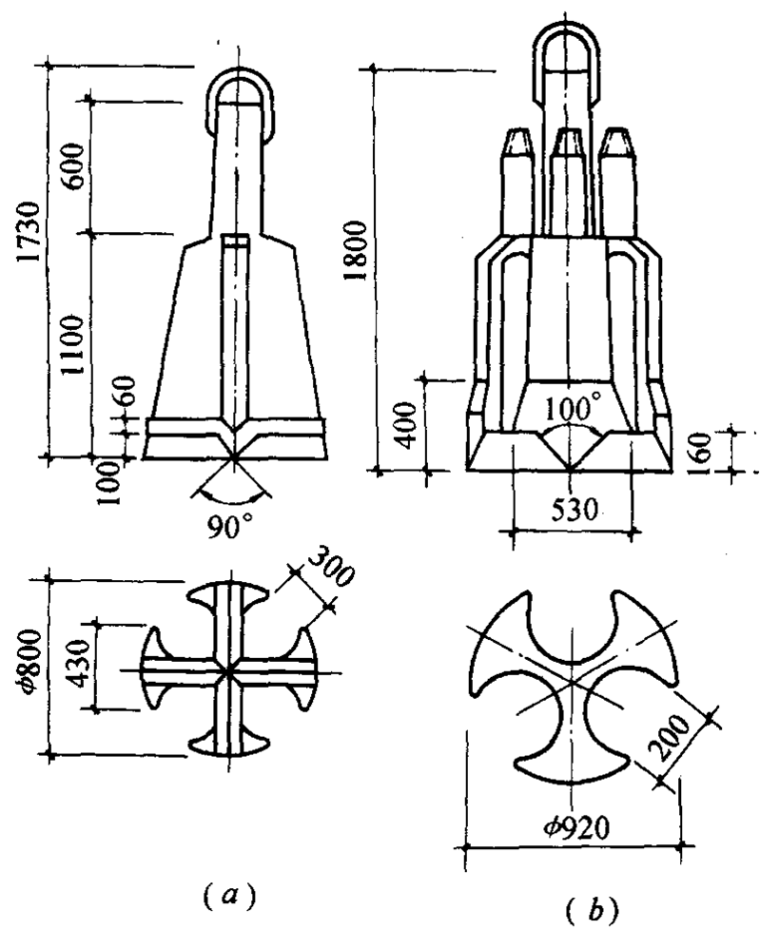

沖擊鉆鉆頭型式
